全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售

作者:线束剖面分析仪 来源:线束剖面分析仪 日期:2016-11-15 9:30:34 人气:1650

全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售

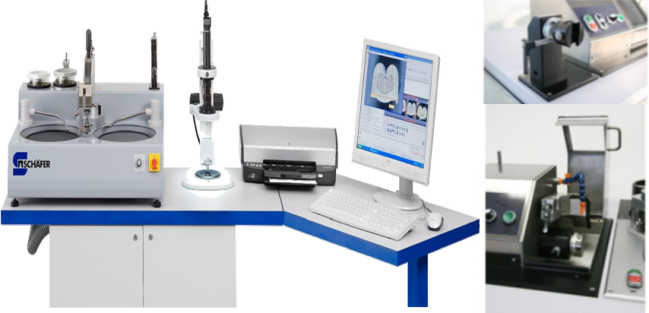

(图片仅为参考,实际可根据客户现场布局规划)

一、用途

     整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作更方便、快捷。

     在对端子截面分析越来越高的背景下,西恩士线束剖面分析仪能够以最快速度实现样品的清晰检测和分析,同时能够保证线束截面分析的稳定性。

     性能显微观测仪和真正的专业全自动软件可简单正确地测量长度﹑计算面积、气孔率和压缩比 我们软件从定制开发以来一直引领行业发展,能够提供便携准确稳定的测量数据,从而实现线束用户降低生产成本,对线束生产现场实现精确控制。


     接端子的断面分析检查只需要3就能完成!!

它能够提供:

治具固定》端子平面切断》端子研磨》端面腐蚀》光学观测》数码成像》 图像获取 》截面测量(自动分析)》数据分析 》 特色报告 》 高清打印。

二、设备功能

- 坚固且符合人体工学设计;

切割研磨专业夹具确保端子切断面不被断裂变形和磨抛位移产生不平整

磁性吸附系统的粗磨及精磨可以轻松获取线束端子平整的截面;

可选配的循环水冷系统,干净整洁,并延长砂轮使用寿命(低压线缆可以用干磨,不需要配备循环水箱)

专业电解蚀刻工艺处理,提供腐蚀工艺,确保断面导线和端子结构清晰可见;

垂直方向安装光学显微镜集成霓虹灯赋予清晰图像;

多倍放大及光栅变焦配以高倍数码相机保证取图效果;

专用图像处理及测量分析软件

  - 升级后全自动截图分析软件可以实现高端的气孔率和压缩比自动分析;

  - 针对高压线束提供高针对性检测方案。



全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售

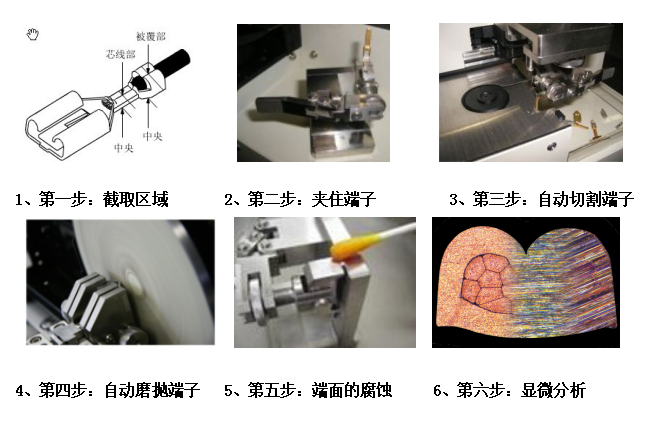

、样品的制作、只需要以下几步



全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售



六、显微成像系统简介

 全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售





高变焦立体显微镜、大视场立体显微镜

同级别中领先的机型,变倍比1:8.3,变焦范围0.6X-5X,可进行广范围的观察,视野宽广,最大可达76mm。

高性能光学部件,可形成清晰的高对比度图像,三目摄像无重像。

进口设计原理,超越国内任何机型,光学效果与进口尼康SMZ745、奥林巴斯SZX7相媲美,参数完全超越进口机型。

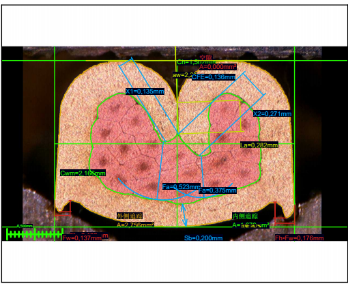

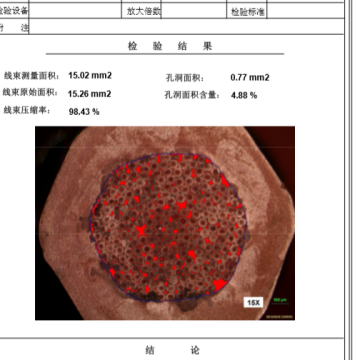

七、软件特点(专业端子分析软件)

  全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售


1.测量更方便,整个测量流程分为:C/H、C/W、C/R、线芯和角度测量等12项符合大众,通用等国际标准,只需要鼠标点点数据马上出来(自动判别分析数据)
2.报告更加专业和完整,采用德国及日本最新端子检测系统。我们在软件里边植入了这套系统后。本公司将端子分析软件操作简单化,但是功能却加强化,使用户能更容易的上手。
除了以上特点之外,该软件还保持原有的特点,如可以多种语言转换,中英文报告自动转换,毛刺高度测量,材料厚度测量,偏心度测量等等。

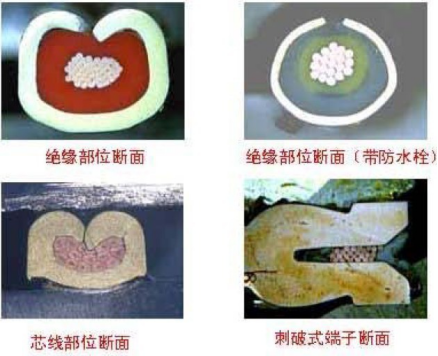

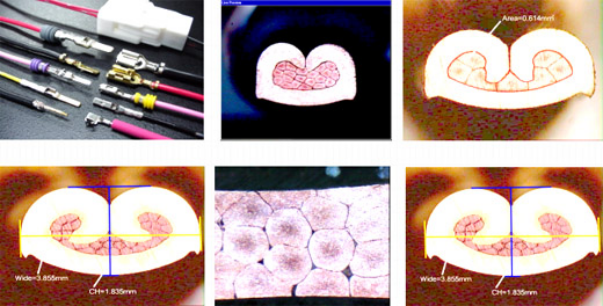

八、本公司制作的样品展示:



全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售

全自动一体端子截面分析仪,线束剖面分析仪-西恩士专业销售
