清洁度分析仪,清洁度检测仪设备,国内专业的清洁度检测设备,高端金相分析设备制造商之一。无锡进口清洁度检测设备,苏州西恩士自动金相切割机,专业服务好的进口金相切割机品牌
免费服务热线 4008-502-022
技术与应用
样品腐蚀
您现在的位置:首页 >> 技术与应用 >> 样品腐蚀

铸铁常用的浸蚀剂

作者: 来源: 日期:2013-12-6 22:56:52 人气:3541

铸铁常用的浸蚀剂

铸铁属于铁基高碳多元合金,其常存元素,除铁以外,一般含w(C)2%~4%①、w(S1)1%~3%以及锰、磷、硫。碳在铸铁中通常以三种状态存在:形成石墨晶体单独存在;与铁形成二元或多元化合物以化合状态存在;溶入aFcYFe中以固溶状态存在。

由于化学成分和结晶条件不同,铸铁液—固相变有二重性,凝固后产生不同的高碳相,即渗碳体或石墨。渗碳体组织在高温下不稳定,发生分解,分解出来的碳,大部分转变为石墨晶体,因而渗碳体属于可分解的亚稳定相,石墨晶体则称为稳定相。不同的高碳相赋予铸铁以截然不同的性能。高碳相为渗碳体的铸铁断面呈银白色,硬而脆,称为白口铸铁。高碳相为石墨的铸铁断面呈灰黑色,硬度低,称为灰口铸铁。铸铁组织中高碳相类型、形态、数量、分布状态都影响铸铁性能。

铸铁组织的形成经历两个阶段。第一阶段为凝固过程,形成凝固组织;第二阶段为固态相变过程,由凝固组织转变为室温组织。

了解铸铁组织及其形成过程和转变规律通常需要借助铁碳合金相图。相图上的相区、相变临界点数据来自实验或热力学计算,这些数据符合热力学平衡条件。也就是说,合金温度发生变化时,其组分原子有充分时间迁移而达到该温度下的浓度平衡。平衡状态虽然难以在铸件实际相变过程中出现,但要认识合金组织形成过程和组织转变规律,首先需依靠合金相图。

碳和硅都是铸铁中主要常存元素。硅的存在使铁碳相图发生 明显变化,有助于提高铁碳合金按稳定系转变倾向。因此,硅是影响铸铁组织的重要元素。为了进一步掌握铸铁组织的变化规律,人们构建了铁碳硅三元相图。三元相图比铁碳二元相图更加接近工业铸铁实际情况。

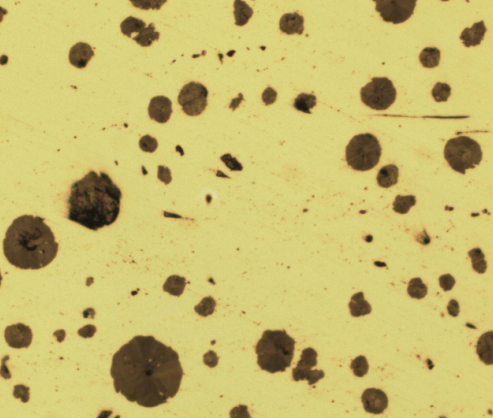

铸铁常用的浸蚀剂

序号

名称组成用法备注
1硝酸酒精溶液硝酸0.5~6.0ml
乙醇96~99.5ml
浸蚀时间为数秒至1min显示铸铁基体组织
2高锰酸钾水溶液高锰酸钾0.1~1g
蒸馏水100ml
显示可锻铸铁的原枝晶组织
3氯化亚铁硝酸水溶液氯化亚铁200ml
硝酸300ml
100ml
用于各种耐蚀、不锈的高合金铸铁试样的浸蚀,组织清晰度较好
4氯化铜氯化镁盐酸酒精溶液氯化铜1g
氯化镁4g
盐酸2ml
酒精100ml
显示铸铁共晶团界面,用脱脂棉蘸溶液均匀涂抹在试样表面,浸蚀较缓,效果好
5硫酸铜盐酸水溶液硫酸铜4g
盐酸20ml
蒸馏水20ml
显示共晶团界面浸蚀速度较快
下一个:铜及铜合金化学浸蚀剂
